M880 RAY C
-
Beschreibung
Einstufige Drucktasten und extreme Flexibilität
Einstufiger Druckknopf-Handsender mit einem innovativen und vielseitigen Design. Li-Ion Polymer-Akku, der eine Arbeitszeit von über 25 Stunden garantiert. Automatische Verwaltung der Frequenzkanäle mit AFA-Technologie.
Große Möglichkeiten der Anpassung des Befehlslayouts und die Verfügbarkeit von Tastern, Schaltern, Drehwahlschaltern und Potentiometern.
Ideal für den mobilen Sektor, wie z.B. Rettungs- und Abschleppdienst, Landwirtschaft, Forstwirtschaft und vieles mehr. -
Technische Daten
Abmessungen: 157x 80 x 44 mm Gewicht (inkl. Akku) ca. 360g Gehäusematerial: Nylon faserverstärkt Schutzart: IP65 Betriebstemperatur: -25°C bis 55°C Lagertemperatur: -40°C bis 85°C Arbeitsfrequenz 1: 433.050-434.790 MHz Arbeitsfrequenz 2: 434.040-434.790 MHz Arbeitsfrequenz 3: 2.4 GHz Akku: Lithium-Polymer Arbeitszeit: ca. 25 Std Stopp-Taster: PL c, Kat. 2 Drucktaster: PL c, Kat. 2 -
Zubehör
Akku Li-on 3.7V
Der herausnehmbare und wiederaufladbare Lithium-Polymer Akku (LiPo) ist für bis zu 25 Stunden ununterbrochenem Betrieb geeignet. Zum Lieferumfang jeder M880 RAY Funkfernsteuerung gehören 2 Akkus mit entsprechendem Ladegerät.Ladegerät
Das kompakte Akku-Ladegerät kann mit Betriebsspannungen von 11-32 VDC (mit Zigarettenanzünder - Stecker) oder in AC für unterschiedliche Betriebsspannungen verfügbar.Hals-/ Schulter Tragegurt
IMET rundet seinen Standard-Lieferumfang mit einem praktischen Hals-/Schulter - Tragegurt ab. -
Empfänger
Empfänger M880 S
Klein und flexibel. Der Empfänger S, dank seine Abmessungen (127x70x147 mm), kann auf engstem Raum montiert werden.
Technische Daten - Empfänger M880 S
MODELL EMPFÄNGEREINHEIT
M880 S AC
M880 S DC
Harting Stecker
(PCB415)
M880 S DC
AMP Automotive Stecker
(PCB410)
Versorgungsspannung 24Vac (50-60HZ) 11÷30 Vdc 11÷30 Vdc 11÷30 Vdc Sicherheitssteuerungen 1 safety-enable relais, 2 Stopp relais 1 safety-enable relais, 2 Stopp relais 1 safety-enable relay, 2 Stop relays Maximale Anzahl der ON/OFF-Steuerungen 14 relais Bis 14 MOSFET 8 MOSFET 2 STOPP-Relais ISO 13849-1:2006 6.2.7 architecture, (PLe Cat 4)
oder
ISO 13849-1:2006 6.2.6 architecture, (PLc Cat 1)
(mit ARES2 C)
(mit WAVE2 C)
ISO 13849-1:2006 6.2.7 architecture, (PLe Cat 4)
oder
ISO 13849-1:2006 6.2.6 architecture, (PLc Cat 1)
(mit ARES2 C)
(mit WAVE2 C)
ISO 13849-1:2006 6.2.7 architecture, (PLe Cat 4)
oppure
ISO 13849-1:2006 6.2.6 architecture, (PLc Cat 1)
(mit ARES2 C)
(mit WAVE2 C)
Maximale Anzahl der Analogsteuerungen N.D. 4 N.D. Betriebssteuerungen Start, Horn Start, Horn Start, Horn Eingangsschnittstelle N.D. CAN, RS232, RS485 CAN, RS232, RS485 Analoge Steuerungen N.D. 0÷20mA, 4÷20mA, 0Vdc - (Vdc-3) with Vccmax=28Vdc,
0 ÷ ±10Vdc
PWM 0÷1,4A (F=40÷150Hz; F=200÷600Hz; F=600÷1000Hz), 25%-50%-75% VccN.D. Betriebstemperatur -25°C ÷ +70°C -25°C ÷ +70°C -25°C ÷ +70°C Lagertemperatur -40°C ÷ +85°C -40°C ÷ +85°C -40°C ÷ +85°C Abmessungen (L x T x H) 127 x 70 x 147 mm 127 x 70 x 147 mm 127 x 70 x 147 mm Gewicht 630 g 630 g 630 g Kabelverschraubungen zwischen RX und RX JA * JA YES * Integrierte Blinkleuchte JA NEIN NO Externe Antenne
JA ** JA ** NO Schutzgrad IP 66 IP 66 IP 66
Empfänger M880 L
Der Empfänger M880 L ist mit seinen kompakten Abmessungen und seiner überraschenden Vielseitigkeit der ideale Empfänger für die meisten On/Off-Anwendungen in AC und DC sowie für proportionale, Standardanwendungen in DC, wie z. B. Hydraulikkräne. Seine Installation an der Maschine ist einfach und wenig invasiv.
Technische Daten - Empfänger M880 L
TECHNISCHE DATEN
MODELL EMPFÄNGEREINHEIT
M880 L AC
M880 L DC
Versorgungsspannung 24÷240Vac (50-60Hz), 30VA, max 1.2A @24Vac 11÷30Vdc, max 2A @11Vdc Sicherheitssteuerungen Safety-enable-Relais, 2 Stopp-Relais Safety-enable-Relais, 2 Stopp-Relais Maximale Anzahl der ON/OFF-Steuerungen 20 Relais oder MOSFET 20 Relais oder MOSFET Maximale Anzahl der Analogsteuerungen 8 8 Betriebssteuerungen Start, Horn, Timed-relay Start, Horn, Timed-relay 2 STOPP-Relais ISO 13849-1:2006 6.2.7 architecture
(mit Ausnahme von ARES2 C)
(mit Ausnahme von WAVE2 C)
ISO 13849-1:2006 6.2.7 architecture
(mit Ausnahme von ARES2 C)
(mit Ausnahme von WAVE2 C)
Eingangsschnittstelle CAN, Serial CAN, Serial Proportionalsteuerungen N.D. 0÷20mA, 4÷20mA, 0Vdc - (Vdc-3) with Vccmax=28Vdc,
0 ÷ ±10Vdc
PWM 0÷1,4A (F=40÷150Hz; F=200÷600Hz; F=600÷1000Hz), 25%-50%-75% VccKommunikationsprotokolle CAN (ID 11-29 bit)
CANOpen (ID 11-29 bit)
RS232/RS485CAN (ID 11-29 bit)
CANOpen (ID 11-29 bit)
RS232/RS485Betriebstemperatur -25°C ÷ +70°C -25°C ÷ +70°C Lagertemperatur -40°C ÷ +85°C -40°C ÷ +85°C Abmessungen (L x T x H) 145 x 65 x 230 mm 145 x 65 x 230 mm Schutzgrad IP66 IP66
Empfänger M880 H
Der Empfänger M880 H kann mit Empfängereinheiten kombiniert werden, die die Ausführung einer großen Anzahl und Vielfalt von Steuerungen erfordern.
Technische Daten - Empfänger M880 H
TECHNISCHE DATEN
MODEL EMPFÄNGEREINHEIT
M880 H AC
M880 H DC
Versorgungsspannung 24Vac (50-60Hz), 68VA, max 2.8A
45÷240Vac (50-60Hz), 45VA, max 1,1A @45Vac11÷30Vdc, max 4A @11Vdc, 44W Sicherheitssteuerungen Bis zu 6 Safety-enable-Relais, 2 Stopp-Relais Bis zu 6 Safety-enable-Relais, 2 Stopp-Relais Maximale Anzahl der ON/OFF-Steuerungen 73 Relais oder MOSFET 73 Relais oder MOSFET Maximale Anzahl der Analogsteuerungen 32 32 Betriebssteuerungen Start, Horn, Timed-relay Start, Horn, Timed-relay 2 STOPP-Relais ISO 13849-1:2006 6.2.7 architecture
(mit Ausnahme von ARES2 C)
(mit Ausnahme von WAVE2 C)
ISO 13849-1:2006 6.2.7 architecture (mit Ausnahme von ARES2 C)
(mit Ausnahme von WAVE2 C)
Eingangsschnittstelle CAN, Serial CAN, Serial Proportionalsteuerungen N.D. 0÷20mA, 4÷20mA, 0Vdc - (Vdc-3) with Vccmax=28Vdc,
0 ÷ ±10Vdc
PWM 0÷1,4A (F=40÷150Hz; F=200÷600Hz; F=600÷1000Hz), 25%-50%-75% VccKommunikationsprotokolle CAN (ID 11-29 bit)
CANOpen (ID 11-29 bit)
RS232/RS485CAN (ID 11-29 bit)
CANOpen (ID 11-29 bit)
RS232/RS485Betriebstemperatur -25°C ÷ +70°C -25°C ÷ +70°C Lagertemperatur -40°C ÷ +85°C -40°C ÷ +85°C Abmessungen (L x T x H) 205 x 130 x 280 mm 205 x 130 x 280 mm Schutzgrad IP66 IP66
Empfänger M880 M AC
Der Empfänger M AC wurde konzipiert und etwickelt um in den Schaltschrank der Maschine eingebaut zu werden, dank auch seiner praktischen Halterung für die DIN-Schiene.
Technische Daten - Empfänger M880 M AC
TECHNISCE DATEN
Versorgungsspannung MAC:12-30 Vdc / 24 Vac (50-60 Hz) Sicherheitssteuerungen 2 STOP, 1 Safety-Enable Maximale Anzahl der ON/OFF-Steuerungen 24 relais (20 N.0: and 4 N.C. /N.O.) Maximale Anzahl der Analogsteuerungen 4 Betriebssteuerungen Start, Lamp, (zwischen 24 relè) Eingangsschnittstelle CAN, Serial 232, 485 Proportionalsteuerungen 0÷20mA, 4÷20mA, 0Vdc - (Vdc-3) with Vccmax=28Vdc,
0 ÷ ±10Vdc
25%-50%-75% VccKommunikationsprotokolle CAN (ID 11-29 bit)
CANOpen (ID 11-29 bit)
RS232/RS485Betriebstemperatur -25°C ÷ +70°C Lagertemperatur -40°C ÷ +85°C Abmessungen (L x T x H) 180 x 73 x 120 mm Schutzgrad IP20
Receiver mit ATEX-Zertifizierung
EMPFÄNGER MIT ATEX-ZERTIFIZIERUNG. Gerätegruppe II Gerät, das zur Verwendung in Bereichen, die durch eine explosionsfähige Atmosphäre gefährdet werden können, bestimmt ist Hohes Geräteschutzniveau: Kategorie 2 Zur Verwendung in Bereichen bestimmt, in denen damit zu rechnen ist, dass eine explosionsfähige Atmosphäre aus Gasen, Dämpfen, Nebeln oder Staub/Luft-Gemischen gelegentlich auftritt Schutzsystem gegen explosionsfähige Gase und Stäube. Das Gerät bleibt mit Strom versorgt und in Betrieb in den Zonen 1, 2 (G) und 21, 22 (D), Explosionsgeschütztes Gehäuse, Temperaturklasse 85°C. Vollkommen geschützt gegen Staub und starke Wasserstrahlen (IP66) Kassette mit Kabelverschraubung 1” IOS7/1RC und ¾” IOS7/1RC, Sperre für armierte Kabel mit folgenden Spezifikationen: ATEX Ex ll2GD Exd ll C IP 66 Reichweite 70 m ohne Hindernisse
-
Downloads
-
Optionen
DATA FEEDBACK
Wichtige Informationen über dem Betriebsstatus von der Maschine können auf dem Emfänger dem Funkfernsteuerung.
PANELBELEUCHTUNG
RAY kann mit einem hintergrundbeleuchteten Panel ausgestattet werden, um die Bedienelemente auch während der Arbeitssitzungen bei Dämmerung oder Dunkelheit optimal ablesbar zu machen.
Einsatzbereiche
Vorteile auf einen Blick

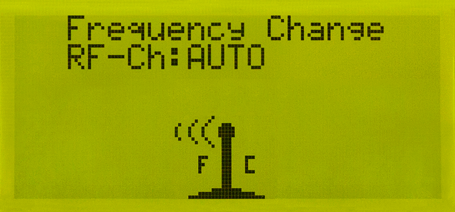

Automatischer Frequenzwechsel (AFA)
Mit „AFA“ (Adaptive Frequency Agility) werden Unterbrechungen durch Funkstörungen verhindert. Ständig wird nach einem freien Kanal gesucht und bei Bedarf automatisch gewechselt.
Fehlerprotokoll
Störungen oder anormale Unterbrechungen werden mit dem aktuellen Zeitstempel als Ereignisse gespeichert.
PIN-CODE
Als Zugriffsschutz kann ein PIN-CODE aktiviert werden. Dadurch wird sichergestellt, dass die Benutzung des Gerätes nur durch befugtes Personal gestattet wird.
START & STOPP Taster
Mit dem START Taster schaltet man den Sender ein und baut die Verbindung zum Empfänger auf.
Der STOPP-Taster garantiert ein sicheres Abschalten (PL c), durch zweikanalige und überwachte Sicherheitsrelais im Empfänger.
LiPo Akkus
Bis zu 25 Stunden ununterbrochenem Betrieb! Die neuen Lithium-Polymer-Akkus (LiPo) sichern eine lange Einsatzdauer und besitzen keinen Memory-Effekt. Der Akku lässt sich einfach und schnell wechseln. Die vergoldeten Kontakte gewährleisten eine sichere elektrische Verbindung.
Zusätzliche Bedienelemente
Es können zusätzliche Bedienelemente vorgesehen werden. Es steht eine breit gefächerte Palette von Wahlschaltern, Drucktasten, Umschaltern und Potentiometern zur Verfügung, die allen Bedürfnissen gerecht werden und eine individuelle Gestaltung ermöglichen. Die Bedienelemente sind bequem zu betätigen (auch mit Handschuhen) und daher für lange Arbeitsschichten geeignet.
Individuelle Panel
Mit modernste Digitaltechnik wird mittels Siebdruck das Layout des Panels ganz nach Ihren Bedürfnisse individuell gestaltet. Bei komplexeren Ausführungen gestatten die mehrfarbigen Lösungen dem Bediener eine rasche Erkennung der verschiedenen Schaltgruppen und lassen dadurch Fehler oder unerwünschte Betätigungen vermeiden.
Status-LEDs
Die LEDs an dem Sender zeigen den Betriebszustand, Akku-Leermeldung und Störmeldungen der Funkfernsteuerung an. Weitere LEDs können als Rückmeldung, um Zustände der Maschine anzuzeigen, vorgesehen werden.
Band
Einfach das Band um das Handgelenk legen. Dies verhindert das Runterfallen des Senders und man hat beide Hände frei.
Ergonomie
Das Design ist in allen Einzelheiten durchdacht, um ein ergonomisches und funktionales Produkt zu liefern. Der dadurch entstandene Sender ist handlich und hat ein geringes Gewicht, welches eine große Bewegungsfreiheit und einen bequemen, sicheren Griff gewährleistet.
Materialien
Die Gehäuse bestehen aus RoHS-konformen Kunststoff-Verbundwerkstoffen, die optimale Eigenschaften in Bezug auf Robustheit, mechanische und thermische Belastbarkeit sowie Beständigkeit bei Exposition in chemisch aggressiver Umgebung. Darüber hinaus enthalten sie keine Gefahrenstoffe, sie sind vollständig recycelbar und daher umweltfreundlich.
